Plan de l'extracteur de roue libre de démareur:750/1127/1052


Poster un nouveau sujet   Répondre au sujet    La Passion du GSX-R Index du Forum -> Technique -> Mécanique
Sujet précédent :: Sujet suivant
Auteur Message
GV73D 85
Modérateur
Modérateur

Hors ligne

Inscrit le: 29 Aoû 2008
Messages: 1 612
Localisation: Ouest Cote Bike !!!

MessagePosté le: Sam 12 Sep - 14:21 (2009)    Sujet du message: Plan de l'extracteur de roue libre de démareur:750/1127/1052 Répondre en citant

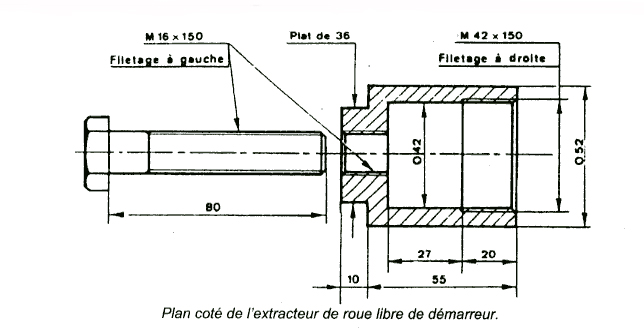

Bonjour, voici l'outil indispensable pour la dépose de la roue libre de démareur, prise en bout de vilebrequin sur les 750, 1127 et 1052 cm3 Air Huile .(outil introuvable dans le comerce pour les particulier ) Wink













PS: je tiens a préciser que je n'ai aucun mérite sur ce coup là Wink , j'étais pret a prendre les cotes pour en usiner un , lorsque un bon collégue sur Old R & Co (forum GSXR ou je suis inscrit aussi  ) , m'a informé que le plan était à disposition sur le forum "oldgex-forum" :  http://oldgex.wifeo.com/astuces.php



Aprés avoir vérifié les cotes ,j'en ai donc usiné un , et je peux vous dire que le résultat est nickel (identique a celui fourni par SUZUKI a ces concessionnaires dans le lot d'outillage SUZUKI ) Wink



D'la balle !!!



Une personne ne conaissant rien en mécanique générale,et en usinage , a juste a imprimer ce plan , puis aller voir un tourneur professionel avec ,pour lui faire réaliser cet outil indispensable a la dépose de la roue libre de démareur prise sur le vilo Wink


Dernière édition par GV73D 85 le Sam 26 Sep - 14:09 (2009); édité 2 fois
Revenir en haut
Publicité






MessagePosté le: Sam 12 Sep - 14:21 (2009)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
Viper
En Rodage
En Rodage

Hors ligne

Inscrit le: 10 Juil 2009
Messages: 74
Localisation: MERU

MessagePosté le: Dim 13 Sep - 22:59 (2009)    Sujet du message: Plan de l'extracteur de roue libre de démareur:750/1127/1052 Répondre en citant

Tu es sur pour le Ø de perçage du taraudage M 42 au pas de 1.5 mm ?
Si cela est du M 42 le Ø de l'alèsage  est de 40.5 .
Je fais chauffer le tour pour l'ebauche et le cridan pour le taraudage dans la semaine.
Revenir en haut
Visiter le site web du posteur
GV73D 85
Modérateur
Modérateur

Hors ligne

Inscrit le: 29 Aoû 2008
Messages: 1 612
Localisation: Ouest Cote Bike !!!

MessagePosté le: Lun 14 Sep - 10:18 (2009)    Sujet du message: Plan de l'extracteur de roue libre de démareur:750/1127/1052 Répondre en citant

Viper a écrit:
Tu es sur pour le Ø de perçage du taraudage M 42 au pas de 1.5 mm ? Si cela est du M 42 le Ø de l'alèsage  est de 40.5 . Je fais chauffer le tour pour l'ebauche et le cridan pour le taraudage dans la semaine.






Aprés vérification sur l'usinage que j'ai réalisé, et essayé ;(extraction de la roue libre du démareur),ainsi que sur l'extracteur "original" SUZUKI:

Viper ,

 le Ø de l'alèsage , est bien  de 40.5  mm ,sur la partie taraudée à M42x150 sur 20 mm de longueur ,(avant taraudage),puis  Ø  42 mm sur 27mm de longueur ,( jusqu'au fond de la piece),  comme indiqué sur le plan ,ce qui permet le passage de l'éxédant du filetage de la roue libre ,une fois que celle ci,est vissée à fond Okay




Ceci étant dit , le plans si dessus comporte une érreure de tracé , mais non de cotations .  Wink

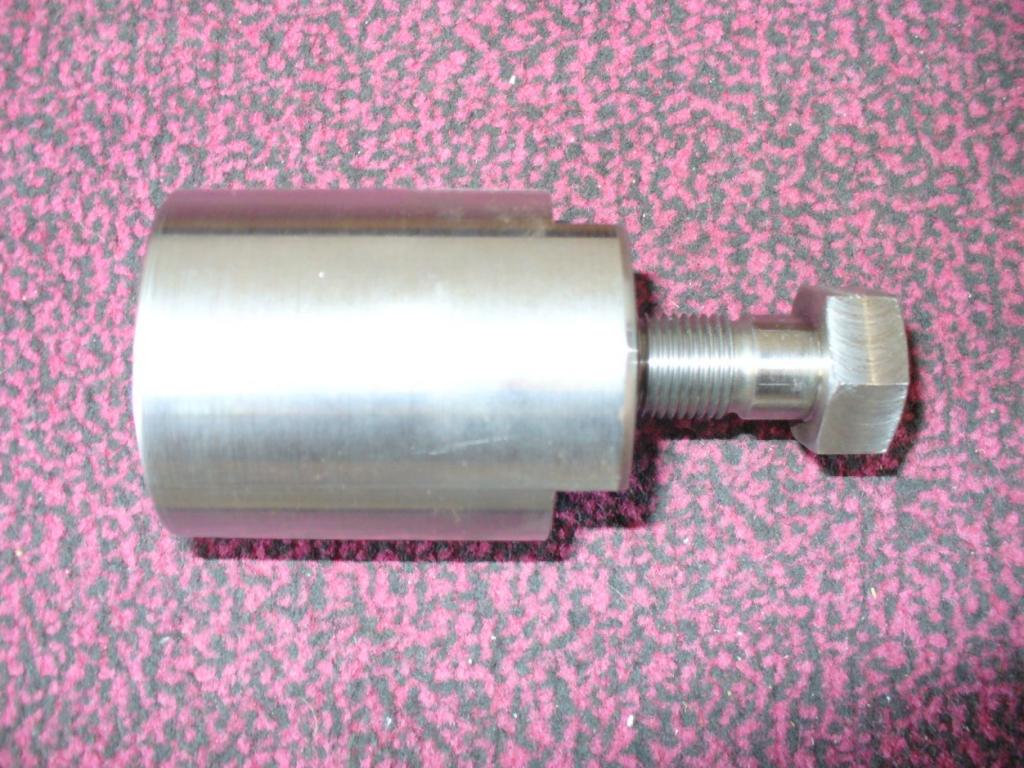

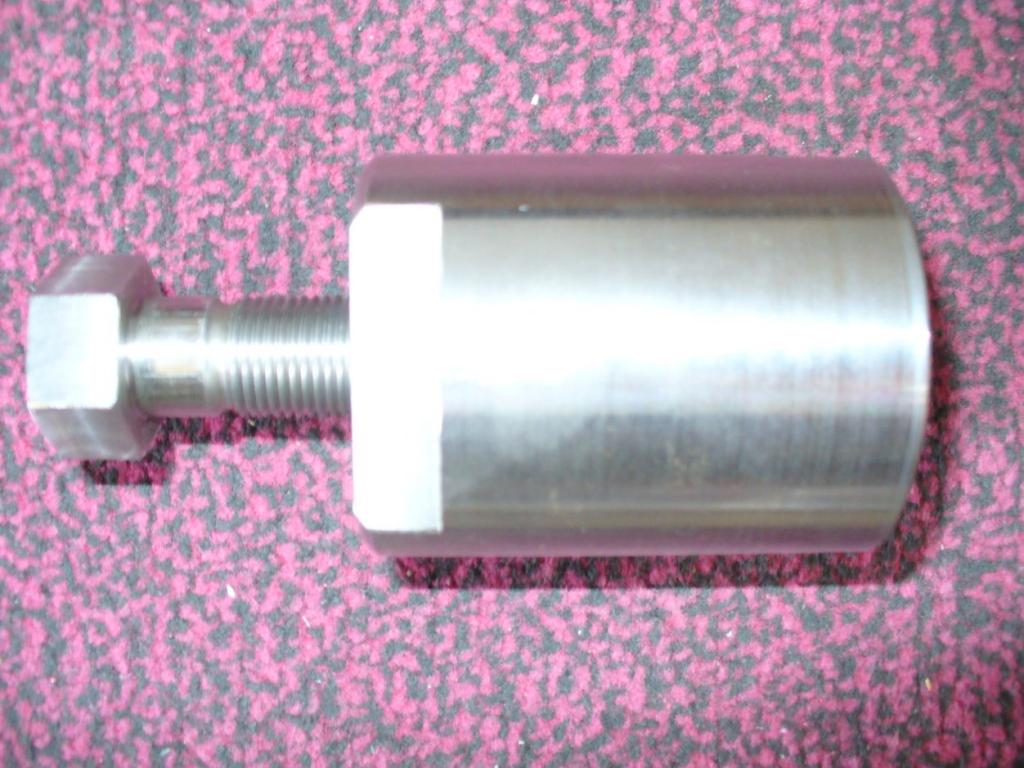

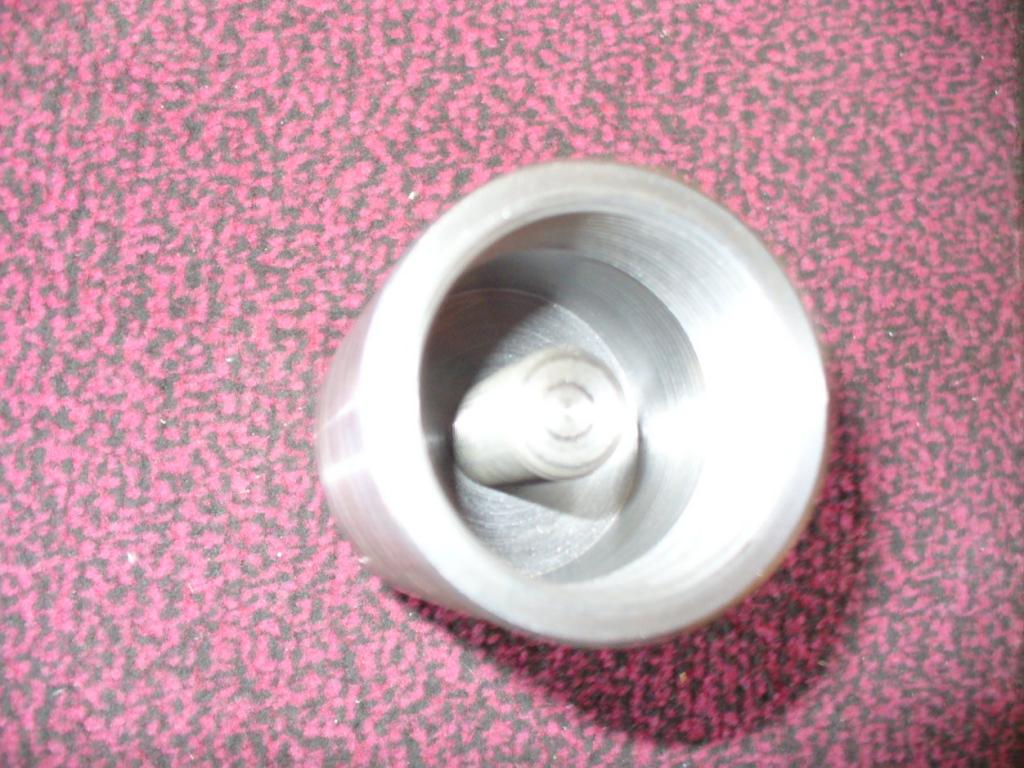

Voici l'outil en question ,que j'ai usiné  :







Dernière édition par GV73D 85 le Sam 26 Sep - 14:34 (2009); édité 4 fois
Revenir en haut
Pascalcool
Administrateur
Administrateur

Hors ligne

Inscrit le: 12 Aoû 2008
Messages: 1 064
Localisation: Aix en Provence

MessagePosté le: Lun 14 Sep - 12:25 (2009)    Sujet du message: Plan de l'extracteur de roue libre de démareur:750/1127/1052 Répondre en citant

Ca c'est une bonne info, Franck Okay Okay


et un grand merci à toi
_________________
Revenir en haut
Visiter le site web du posteur
GV73D 85
Modérateur
Modérateur

Hors ligne

Inscrit le: 29 Aoû 2008
Messages: 1 612
Localisation: Ouest Cote Bike !!!

MessagePosté le: Sam 26 Sep - 14:39 (2009)    Sujet du message: Plan de l'extracteur de roue libre de démareur:750/1127/1052 Répondre en citant

Pascalcool a écrit:
Ca c'est une bonne info, Franck Okay Okay

et un grand merci à toi




De rien Seb   Wink
